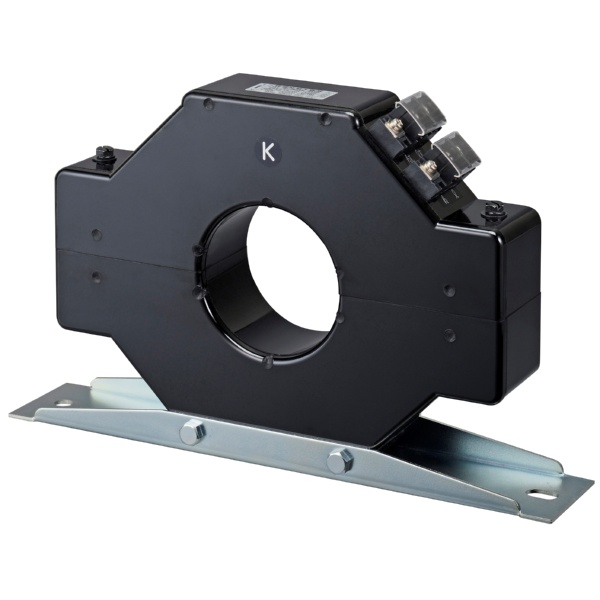

高圧用DMシリーズ
高圧用零相変流器 分割形
現行品
RoHS
シリーズラインナップ
- DM55,DM70,DM100
カタログ・取扱説明書ダウンロードはこちら
特徴
・高圧用の零相変流器 分割形です。
・「JIS C 4601 高圧受電用地絡継電装置」 規格準拠品。
・「JIS C 4609 高圧受電用地絡方向継電装置」 規格準用品。
仕様一覧
| 形式 | 定格電流(A) | 内径(mm) | 貫通電線(mm2) | 備考 | |
|---|---|---|---|---|---|
| KIP電線3本 | CVT(6KV 3芯) | ||||
| DM55 | 300 | 55 | － | 60 | CV、CVT等 シールド付 ケーブル専用 |
| DM70 | 400 | 70 | － | 150 | |
| DM100 | 600 | 100 | － | 325 | |
