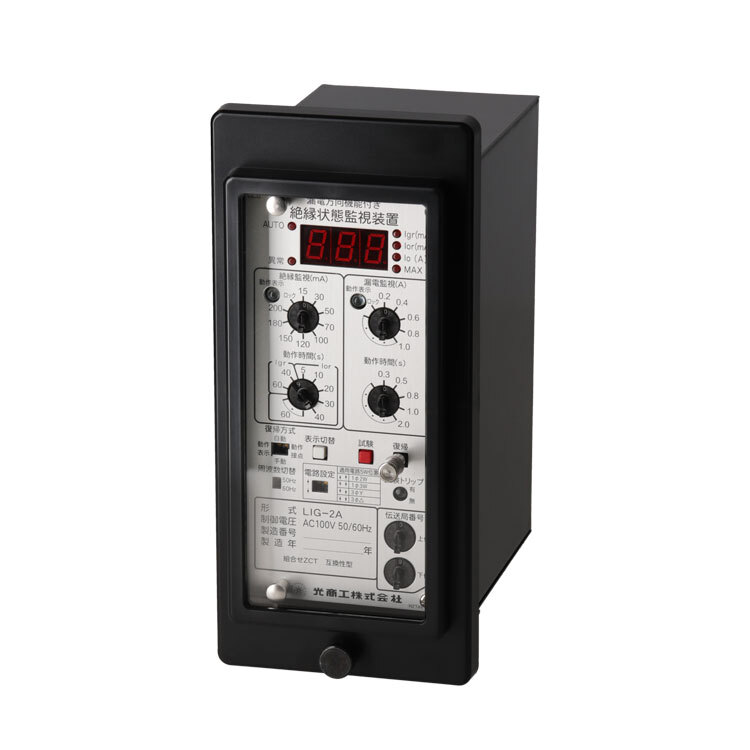

LIG-2A
Igr・Ior検出方式切替形
漏電方向機能付 絶縁状態監視装置
現行品
RoHS
シリーズラインナップ
- LIG-2A,LB-5A,LIG-2AU
特徴
・絶縁状態監視の検出方式をIgr検出とIor検出で切り替えられる絶縁監視装置です。
・専用ZCT（SMAシリーズ、DMAシリーズ、ZCAシリーズ）と組み合わせて使用します。
※上記シリーズZCTと互換性があります。
※ZCAシリーズと組み合わせる場合はZCAシリーズは特注品となります。（定格電流3000Aを除く）
・Ior方式の方向性機能付き漏電監視機能搭載。
・IgrまたはIorとIoの現在値及び最大値を表示可能。
・オプションのCF-164を接続することでDC4-20ｍA電流出力対応可能。
・EIA-485デジタル伝送出力標準対応。
対応通信プロトコル：光商工プロトコル(ASCII)またはModbus-RTU
信号伝送取扱説明書は下記リンクより確認ください。
▼LIG-2A信号伝送取扱説明書
https://www.hikari-gr.co.jp/dcms_media/other/M044_LIG-2A_ST.pdf
・本体異常を通知する自己診断機能搭載。
仕様
| 中止品 | 現行品 | |
|---|---|---|
| 形式 | LIG-2 | LIG-2A |
| 組合せ零相変流器 | SMシリーズ DMシリーズ ZCシリーズ | SMAシリーズ DMAシリーズ ZCAシリーズ(特注：定格電流3000Aは標準品) |
| 絶縁状態監視部（Ior検出方式：漏電方向判別機能なし） | ||
| 電流整定値 | 15-20-30-40-50-60-70-80-90-100(mA) | 15-30-50-70-100-120-150-180-200-ロック(mA) |
| 定額動作時間 | Igr検出方式：40-60(s) Ior検出方式：5-10-20-30-40-60(s) | |
| 漏電監視部（Ior検出方式：漏電判別機能あり） | ||
| 電流整定値 | 0.2-0.4-0.6-0.8-1.0(A) | 0.2-0.4-0.6-0.8-1.0-ﾛｯｸ(A) |
| 定格不動作電流 | 0.1-0.2-0.3-0.4-0.5(A) | |
| 動作時間 | 0.5-0.5-0.8-1.0-2.0(s) | |
| 共通項目 | ||
| 制御電源電圧 | AC100V | |
| 信号伝送機能 | EIA-485よりホストコンピュータに計測データを伝送 光商工専用プロトコル | EIA-485よりホストコンピュータに計測データを伝送 光商工専用プロトコルまたはModbus RTU設定 |
