LIG-12
Ior検出方式 漏電方向リレー
RoHS
生産中止品
シリーズラインナップ
- LIG-12
特徴
・低圧直接接地電路用の漏電方向リレーです。
・漏電監視部には方向性機能があり、もらい事故を防ぎます。

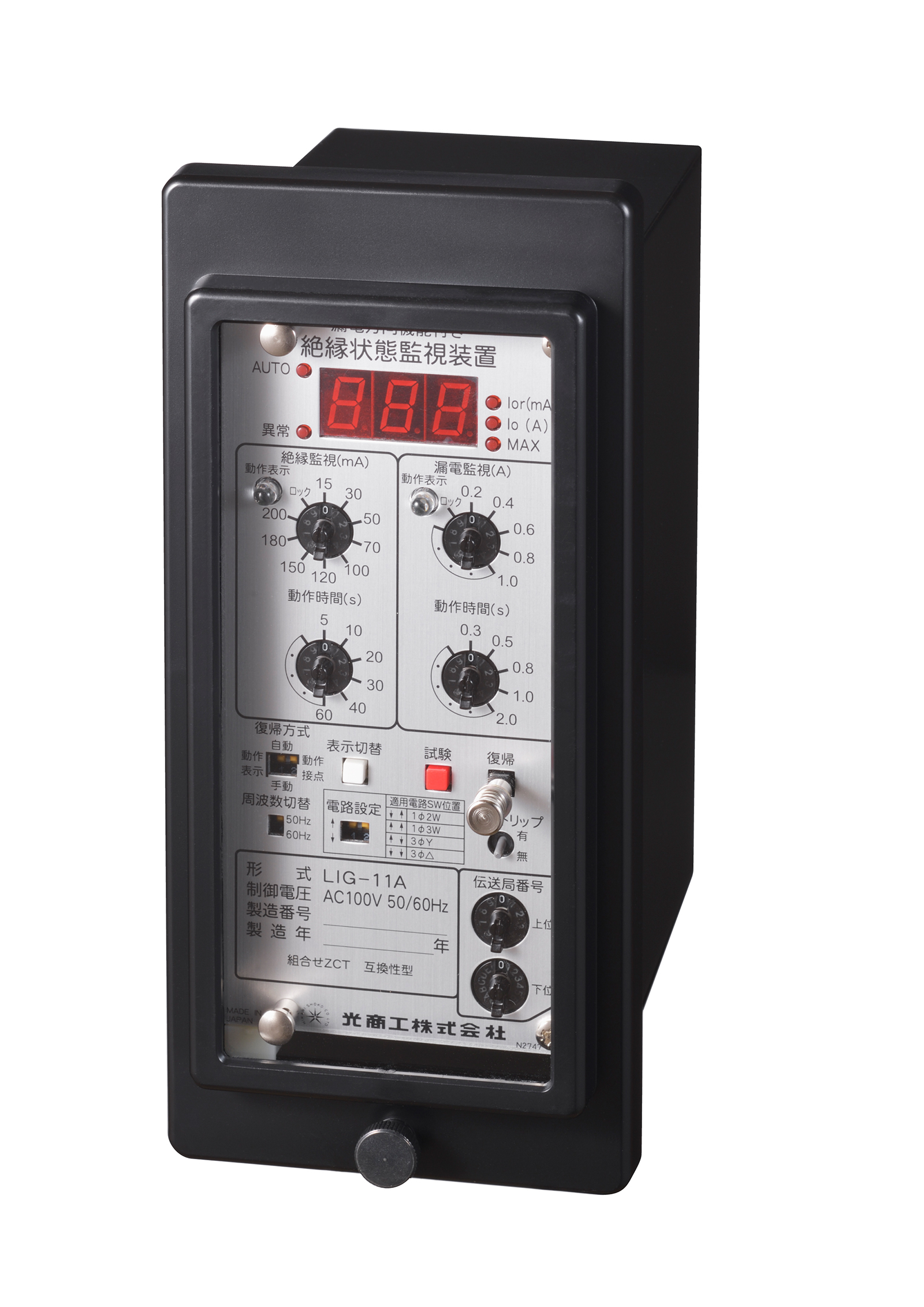

この製品の現行代替品はこちら
仕様
| 中止品 | 現行品 | |
|---|---|---|
| 形式 | LIG-12 | LIG-11A |
| 組合せ零相変流器 | SMシリーズ DMシリーズ ZCシリーズ | SMAシリーズ DMAシリーズ ZCAシリーズ |
| 絶縁状態監視部（Ior検出方式：漏電方向判別機能なし） | ||
| 電流整定値 | なし | 15-30-50-70-100-120-150-180-200-ﾛｯｸ(mA) ※ロックに設定されたときは監視しません。 |
| 定額動作時間 | なし | 5-10-20-30-40-60(s) |
| 漏電監視部（Ior検出方式：漏電判別機能あり） | ||
| 電流整定値 | 0.2-0.4-0.6-0.8-1.0(A) | 0.2-0.4-0.6-0.8-1.0-ﾛｯｸ(A) ※ロックに設定されたときは監視しません。 |
| 動作時間 | 0.3-0.5-0.8-1.0-2.0(s) | |
| 共通項目 | ||
| 制御電源電圧 | AC100V | |
| 使用電圧範囲 | AC80V～AC110V | AC85V～AC110V |
| 信号伝送機能 | なし | EIA-485よりホストコンピュータに計測データを伝送 光商工専用プロトコルまたはModbus RTU設定 |
