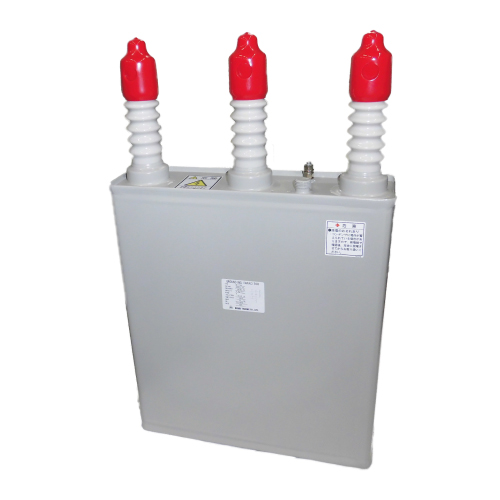

GC-16CA,GC-17CA
接地補償用コンデンサ
現行品
シリーズラインナップ
- GC-16CA,GC-17CA
特徴
・絶縁変圧器２次側の高圧非接地電路に使用します。
・零相変流器より電源側の対地静電容量が少ない場合、地絡電流が地絡継電器の動作感度に至らず、地絡検出が困難になります。
地絡継電器を確実に動作させるため、接地補償用コンデンサを接続して地絡電流の戻り回路を作る必要があります。
仕様一覧
| 形式 | 定格電圧 | 定格静電容量 |
|---|---|---|
| GC-16CA | AC3300/√3V | 0.4μF×3 |
| GC-17CA | AC6600/√3V | 0.4μF×3 |
