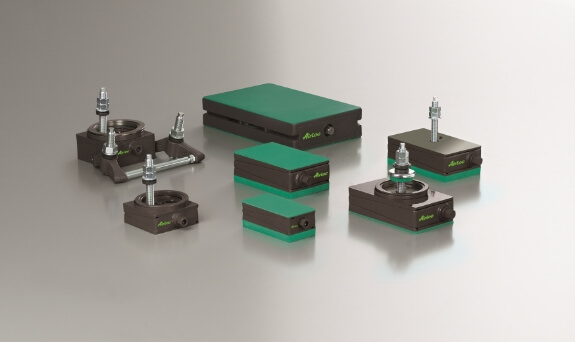

機材・機械の振動対策と精密なレベル調整
機材・機械の振動対策と精密なレベル調整

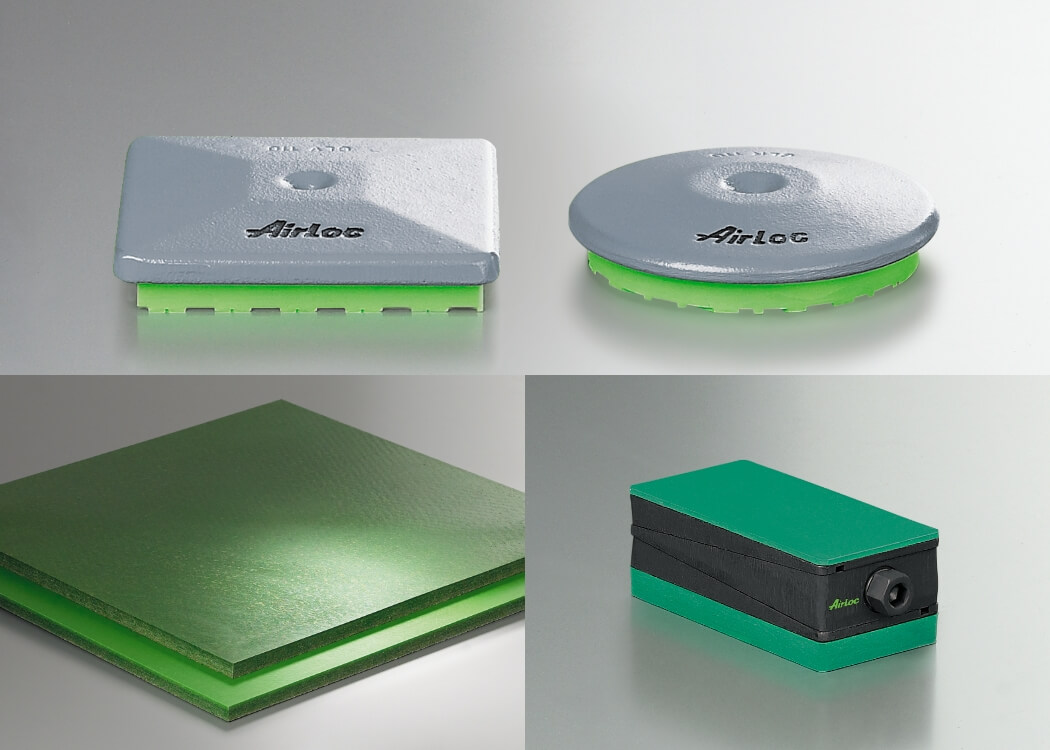

AirLocの防振パットは工作機械などの振動問題を解決するための製品です。
パットは40種類が存在し、幅広く機材振動問題に対応が可能です。
大きな特徴としてパットそのものの摩擦係数が高く滑り止めの効果が高いです。
滑り止め効果が高いことで機材をアンカーせずに設置することが出来る為、工数や手間が省略出来、コストダウンが図れます。
(条件によりアンカーは必要となる場合もあります)

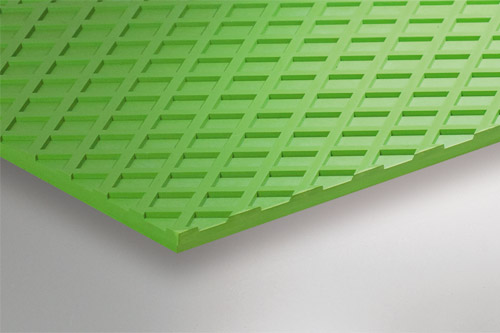

製品に格子目が付いているタイプもあり、これは荷重がかかることにより床面へ吸盤の役割を果たします。これがAir-Loc(k)の語源となっています。

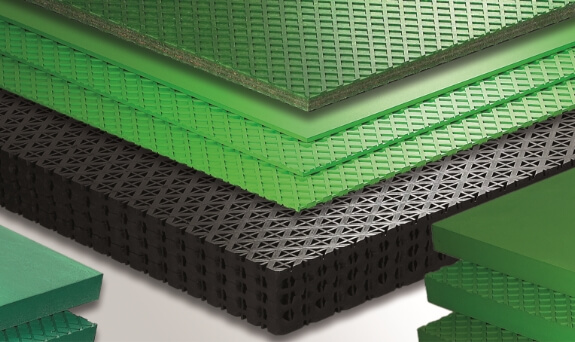

防振パットは大きく分けて複合タイプ、単材料タイプ、滑り止めタイプの3つに分かれます。

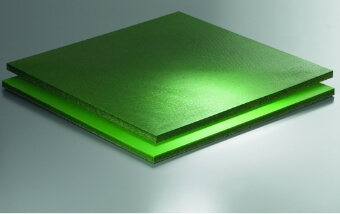

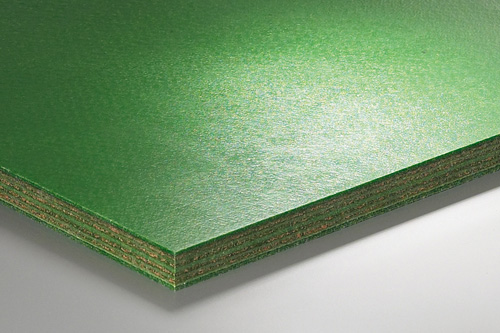

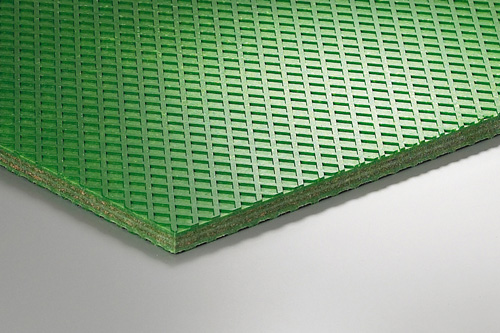

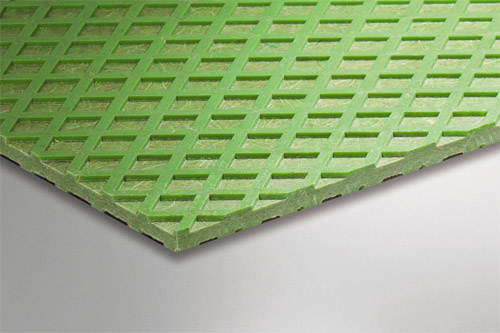

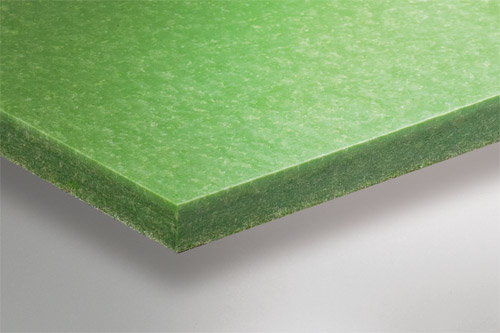

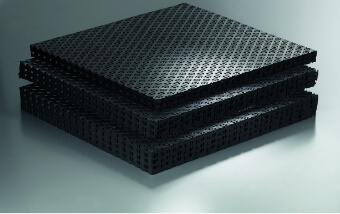

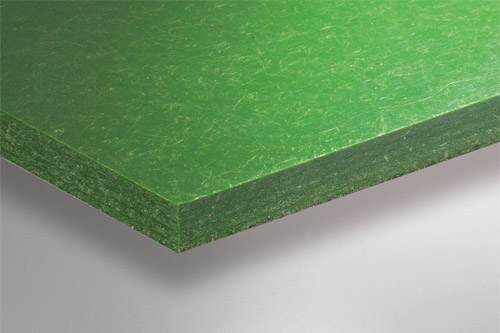

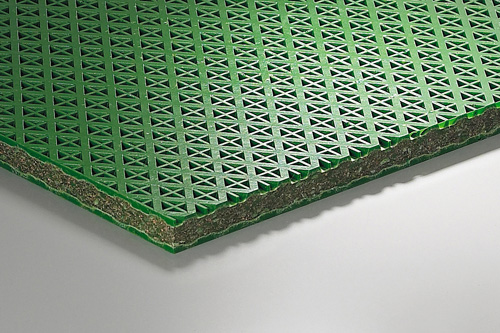

複合タイプ
強化ファイバー(PVC)と粒状コルクを配合した多層合成物で構成されています。
種類が最も多く、加工機をはじめとした機械から発生する振動の除去を得意としています。ボール盤、縦旋盤、フライス盤、コンプレッサー、ポンプ、研削盤、プレス機、プラスチック射出成型機、印刷機、3Dプリンタ、織機、カッター と用途は様々です。

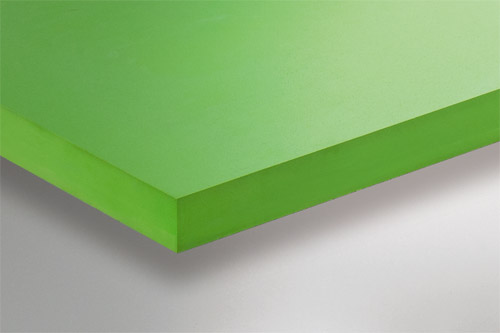

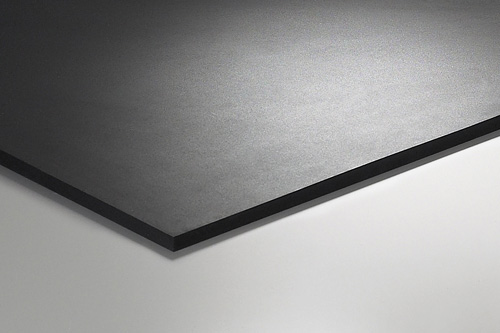

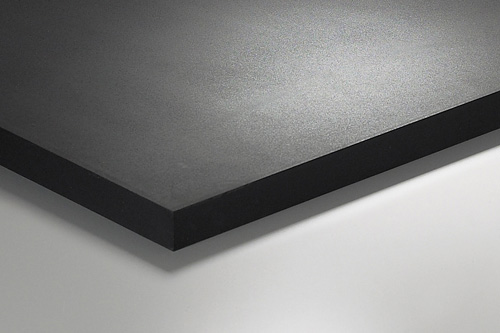

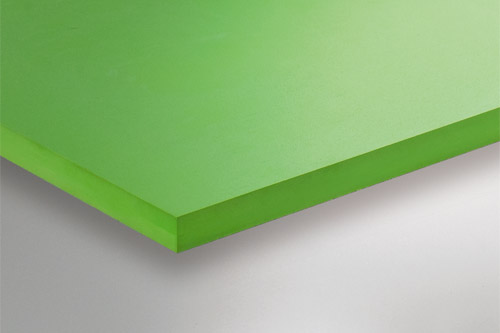

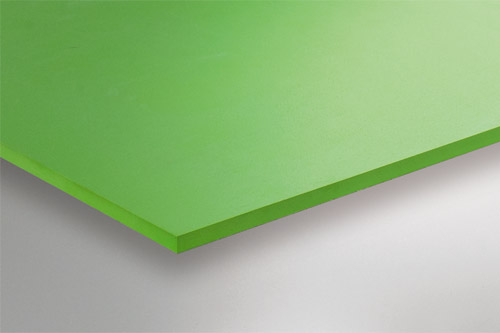

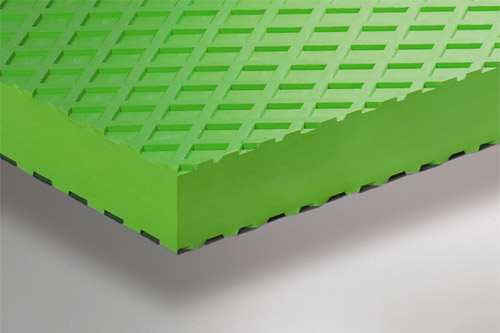

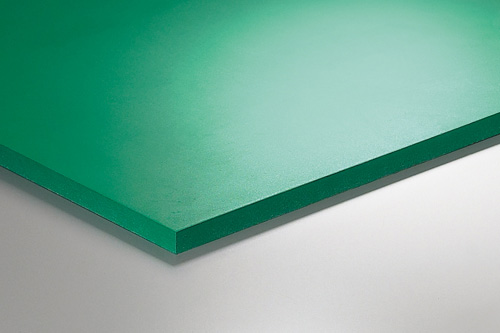

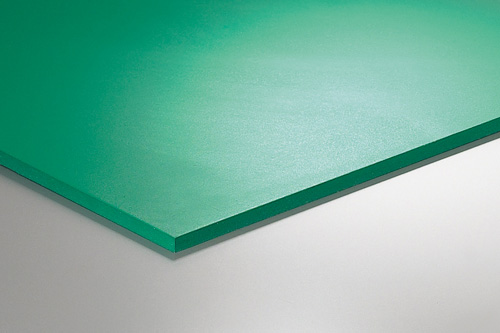

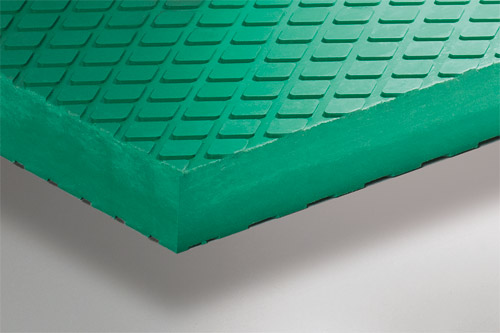

単材料タイプ
ネオプレーンゴムのタイプとニトリルゴムタイプをご用意しています。
ネオプレーンゴム(黒色と黄緑色)は振動を隔離することが得意で振動に敏感な測定器や実験機、計量器などに使われます。ニトリルゴムタイプは高い安定性と耐荷重に優れた硬いタイプになり動的な動きが大きい機械に向けとなっています。

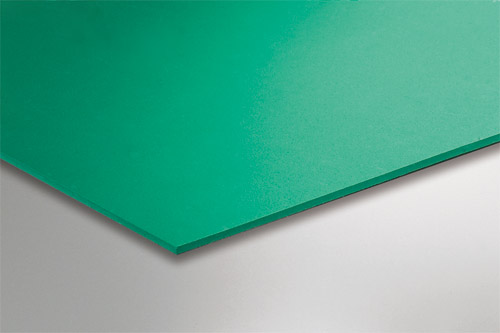

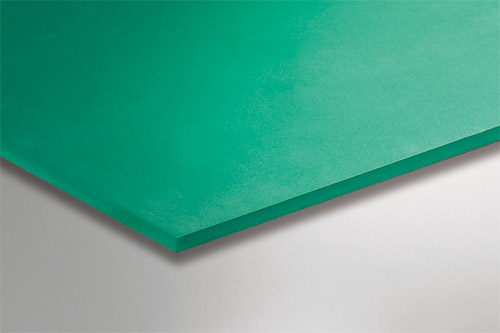

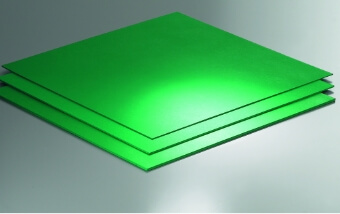

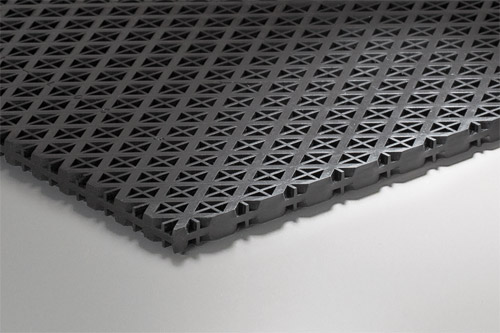

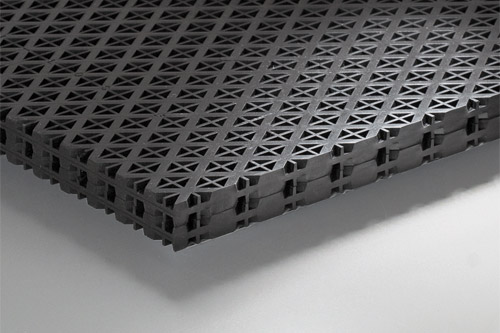

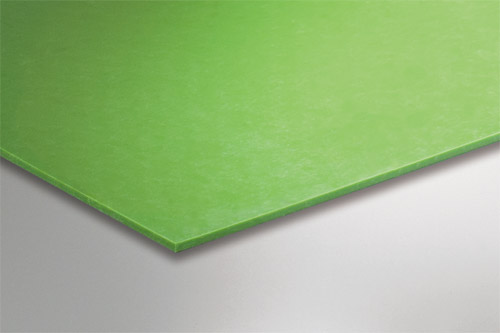

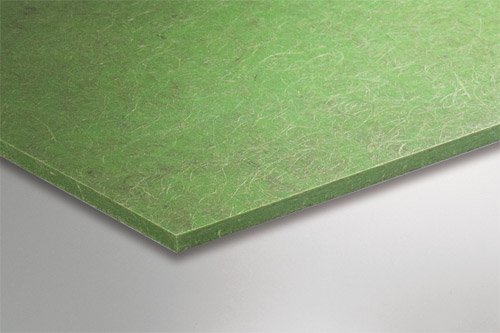

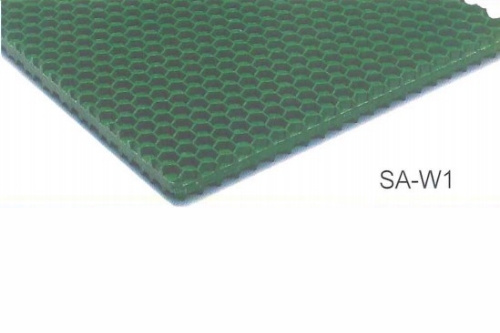

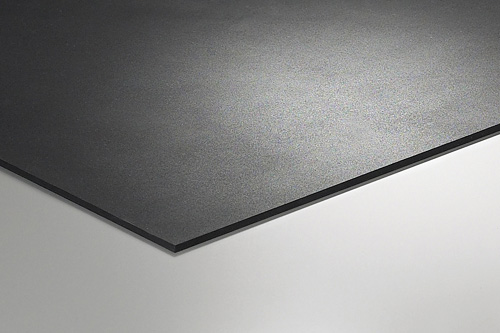

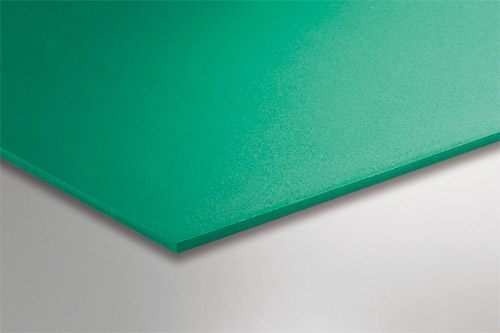

滑り止めタイプ
床と機材、または鉄板の中間の滑り止め材料としてお使い頂けます。
単品での防振機能はありませんが、それぞれの素材の滑り止めを用意しており耐荷重や滑り止め性能によりお選びいただけます。
機械の条件に合わせたサイズ加工や穴加工、パット組み合わせによるご相談も承っております。
パット厚さ(mm) | 15.5 |
---|---|
最大荷重(daN/㎠) | 3-8 |
固有振動数 縦/横(Hz) | 53/13 |
摩擦係数 | 0.8 |
パット厚さ(mm) | 25.5 |
---|---|
最大荷重(daN/㎠) | 6-12 |
固有振動数 縦/横(Hz) | 41/9 |
摩擦係数 | 0.68 |
パット厚さ(mm) | 25.5 |
---|---|
最大荷重(daN/㎠) | 6-20 |
固有振動数 縦/横(Hz) | 45/9 |
摩擦係数 | 0.66 |
パット厚さ(mm) | 14.5 |
---|---|
最大荷重(daN/㎠) | 5-12 |
固有振動数 縦/横(Hz) | 71/13 |
摩擦係数 | 0.64 |
パット厚さ(mm) | 22 |
---|---|
最大荷重(daN/㎠) | 2-5 |
固有振動数 縦/横(Hz) | 31/11 |
摩擦係数 | 0.73 |
パット厚さ(mm) | 14.5 |
---|---|
最大荷重(daN/㎠) | 10-30 |
固有振動数 縦/横(Hz) | 61/16 |
摩擦係数 | 0.6 |
パット厚さ(mm) | 14 |
---|---|
最大荷重(daN/㎠) | 10-30 |
固有振動数 縦/横(Hz) | 59/12 |
摩擦係数 | 0.6-0.75 |
パット厚さ(mm) | 14 |
---|---|
最大荷重(daN/㎠) | 10-30 |
固有振動数 縦/横(Hz) | 57/9 |
摩擦係数 | 0.75 |
パット厚さ(mm) | 10 |
---|---|
最大荷重(daN/㎠) | 2.5-10 |
固有振動数 縦/横(Hz) | 50/6.5 |
摩擦係数 | 0.9 |
パット厚さ(mm) | 25 |
---|---|
最大荷重(daN/㎠) | 2.5-7.5 |
固有振動数 縦/横(Hz) | 22/4.5 |
摩擦係数 | 0.9 |
パット厚さ(mm) | 13 |
---|---|
最大荷重(daN/㎠) | 1-5 |
固有振動数 縦/横(Hz) | 21/6 |
摩擦係数 | 0.9 |
パット厚さ(mm) | 26 |
---|---|
最大荷重(daN/㎠) | 1-5 |
固有振動数 縦/横(Hz) | 14/5 |
摩擦係数 | 0.9 |
パット厚さ(mm) | 10 |
---|---|
最大荷重(daN/㎠) | 5-20 |
固有振動数 縦/横(Hz) | 92/19 |
摩擦係数 | 0.8 |
パット厚さ(mm) | 10 |
---|---|
最大荷重(daN/㎠) | 5-20 |
固有振動数 縦/横(Hz) | 77/18 |
摩擦係数 | 0.8 |
パット厚さ(mm) | 10 |
---|---|
最大荷重(daN/㎠) | 5-20 |
固有振動数 縦/横(Hz) | 71/17 |
摩擦係数 | 0.8 |
パット厚さ(mm) | 15 |
---|---|
最大荷重(daN/㎠) | 5-20 |
固有振動数 縦/横(Hz) | 81/13 |
摩擦係数 | 0.8 |
パット厚さ(mm) | 25 |
---|---|
最大荷重(daN/㎠) | 5-20 |
固有振動数 縦/横(Hz) | 33/8 |
摩擦係数 | 0.8 |
パット厚さ(mm) | 10 |
---|---|
最大荷重(daN/㎠) | 7.5-40 |
固有振動数 縦/横(Hz) | 70/21 |
摩擦係数 | 0.8 |
パット厚さ(mm) | 15 |
---|---|
最大荷重(daN/㎠) | 7.5-40 |
固有振動数 縦/横(Hz) | 62/18 |
摩擦係数 | 0.8 |
パット厚さ(mm) | 25 |
---|---|
最大荷重(daN/㎠) | 7.5-40 |
固有振動数 縦/横(Hz) | 39/12 |
摩擦係数 | 0.8 |
パット厚さ(mm) | 2.5 |
---|---|
最大荷重(daN/㎠) | 10-30 |
摩擦係数 | 0.75 |
パット厚さ(mm) | 5.5 |
---|---|
最大荷重(daN/㎠) | 10-30 |
摩擦係数 | 0.8 |
パット厚さ(mm) | 7 |
---|---|
最大荷重(daN/㎠) | 4-12 |
摩擦係数 | 0.8 |
パット厚さ(mm) | 13 |
---|---|
最大荷重(daN/㎠) | 1-3 |
摩擦係数 | 0.8 |
パット厚さ(mm) | 5 |
---|---|
最大荷重(daN/㎠) | 2.5-10 |
摩擦係数 | 0.9 |
パット厚さ(mm) | 5 |
---|---|
最大荷重(daN/㎠) | 5-20 |
摩擦係数 | 0.8 |
パット厚さ(mm) | 5 |
---|---|
最大荷重(daN/㎠) | 5-20 |
摩擦係数 | 0.86 |
パット厚さ(mm) | 5 |
---|---|
最大荷重(daN/㎠) | 5-20 |
摩擦係数 | 0.86 |
パット厚さ(mm) | 2 |
---|---|
最大荷重(daN/㎠) | 7.5-40 |
摩擦係数 | 0.8 |
パット厚さ(mm) | 3 |
---|---|
最大荷重(daN/㎠) | 7.5-40 |
摩擦係数 | 0.8 |
パット厚さ(mm) | 5 |
---|---|
最大荷重(daN/㎠) | 7.5-40 |
摩擦係数 | 0.8 |

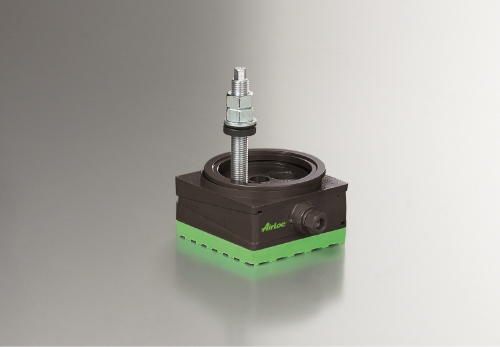

フリースタンディングタイプ、ボルトオンタイプ、ボルトスルータイプの3種類を用意しております。

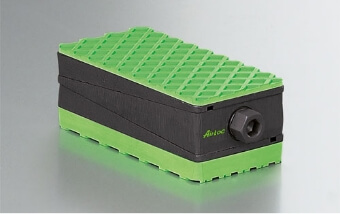

AirLocレベリングブロックの最大の特徴はレベル調整機能に優れていることが挙げられます。機材の据え付け時のレベル調整は作業中の低い位置関係や調節器の操作が困難な場合が多く、現場作業者様の悩みになりがちです。
AirLocレベリングブロックは内部はくさび構造で外側のトルク回転によりブロックが動作する仕組みとなっております。一回転ごとに上下移動する数値が一定で1/100mm単位で管理が出来ます。
また、トルクを回転させるための力も軽い力で調節可能で現場作業者様の負担が軽減できます。
レベリングブロックはフリースタンディング、ボルトオン、ボルトスルーの3タイプをご用意しております。床が平面でない場合、角度補正を3度まで行える球面座タイプもございます。小型の経済的なタイプ(EcoFixx)やソケットタイプなど特殊な形状の品物もございます。

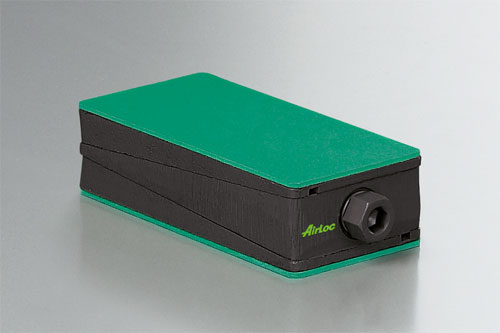

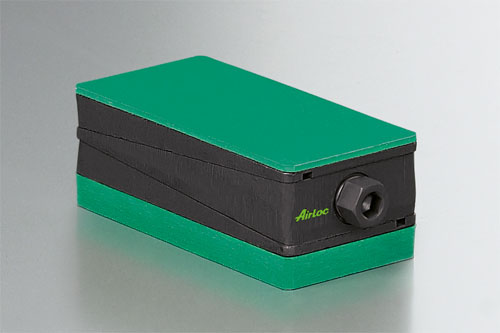

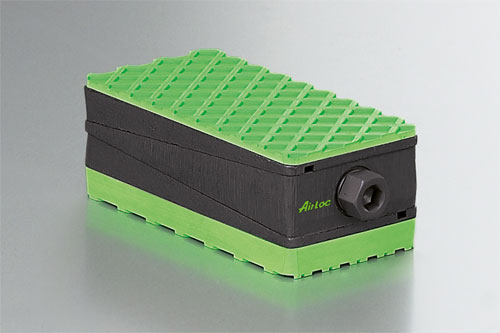

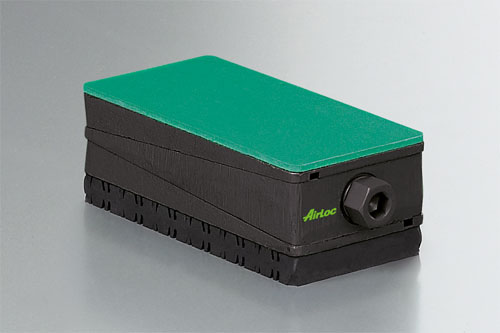

フリースタンディング
アンカー(ボルト留め)をしない、パットのみで機械を固定するレベリングブロックです。

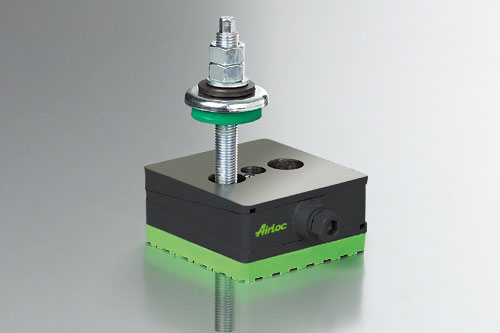

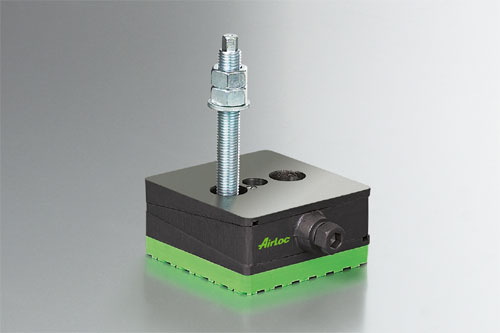

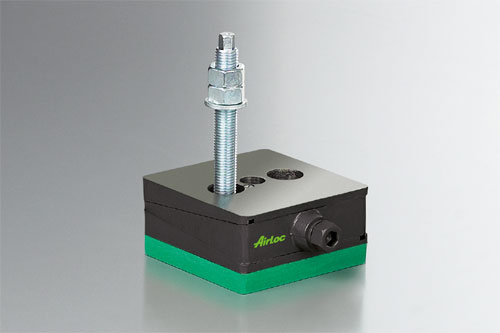

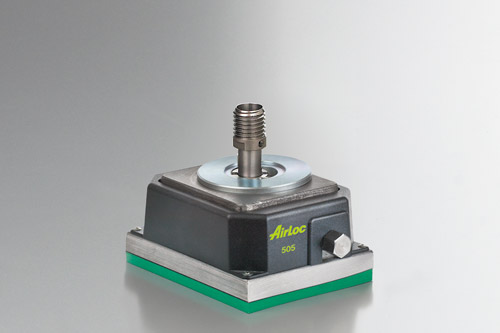

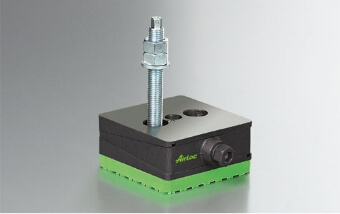

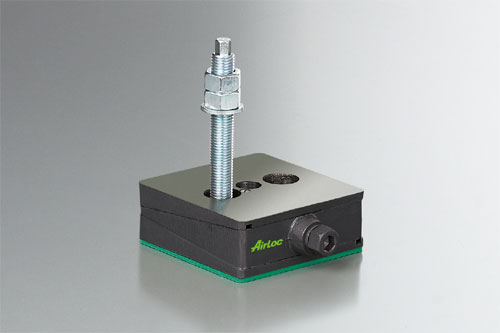

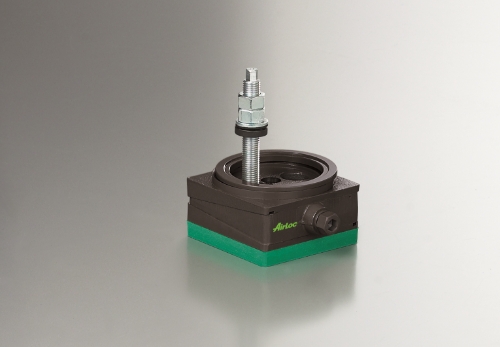

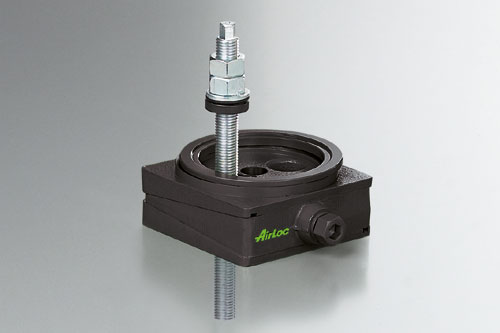

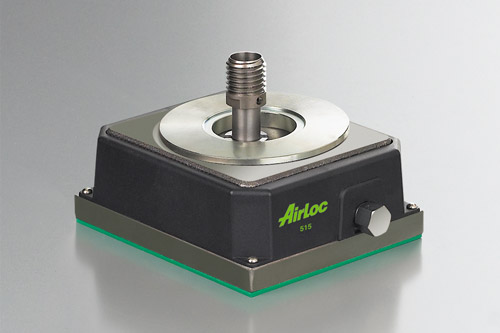

ボルトオン
機械とレベリングブロックを直接ボルトで固定するタイプです。

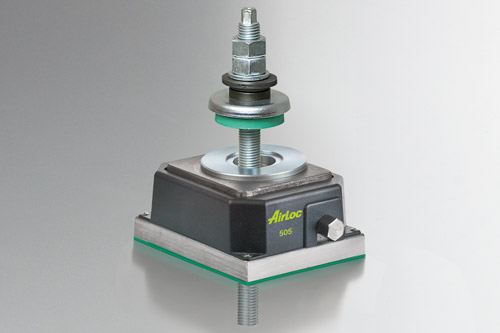

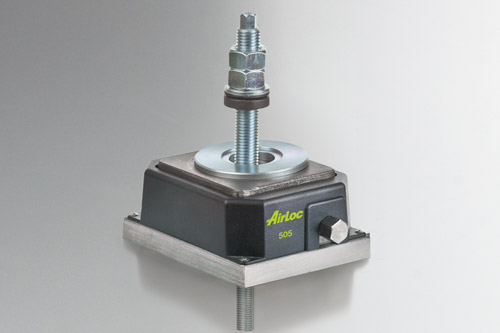

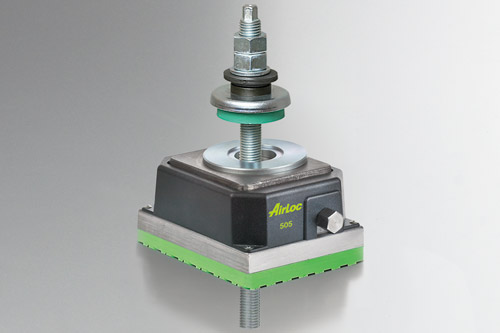

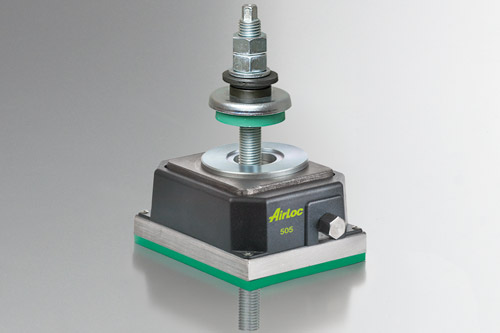

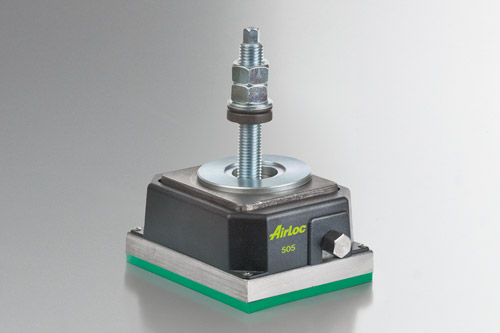

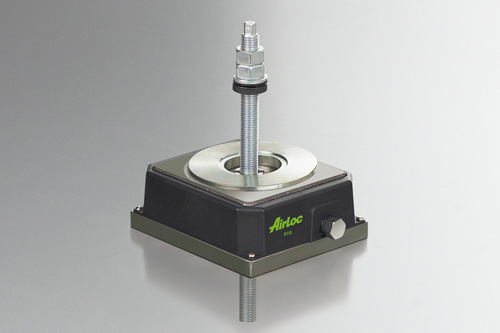

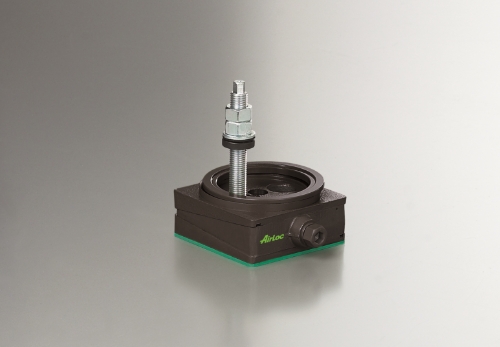

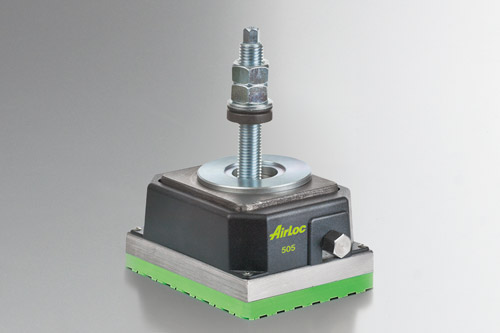

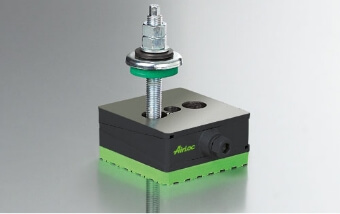

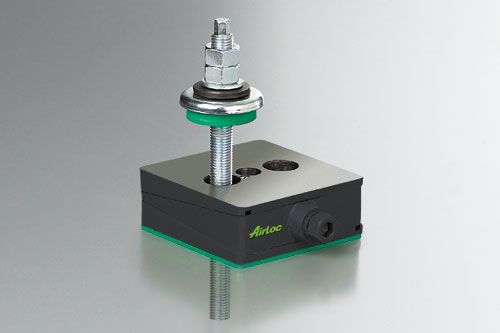

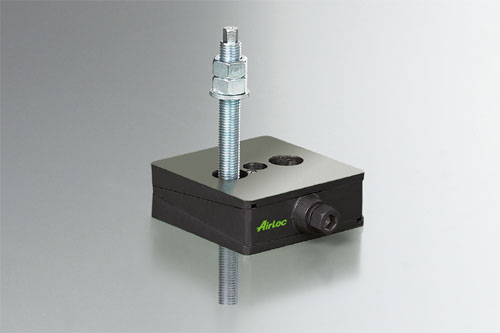

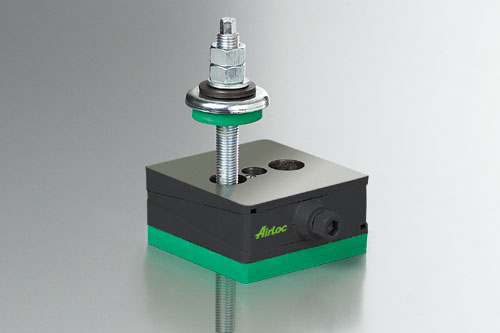

ボルトスルー
ボルトを通して床と機械を固定するタイプです。
下記は代表的な製品を掲載しております。
用途によりブロックの耐荷重や各種パットとの組み合わせでカスタマイズ出来ますので詳しくはお問い合わせください。
最大荷重(daN) | 2500 |
---|---|
寸法L/B/H(mm) | 105/55/57 |
底面パット | 716 |
上面パット | 706 |
最大荷重(daN) | 550 |
---|---|
寸法L/B/H(mm) | 105/55/53 |
底面パット | B1 |
上面パット | 903 |
最大荷重(daN) | 4500 |
---|---|
寸法L/B/H(mm) | 105/55/55 |
底面パット | 915 |
上面パット | 903 |
最大荷重(daN) | 5500 |
---|---|
寸法L/B/H(mm) | 105/55/41 |
底面パット | 902 |
上面パット | 902 |
最大荷重(daN) | 5000 |
---|---|
寸法L/B/H(mm) | 150/75/58 |
底面パット | 716 |
上面パット | 706 |
最大荷重(daN) | 8000 |
---|---|
寸法L/B/H(mm) | 200/95/66 |
底面パット | 716 |
上面パット | 706 |
最大荷重(daN) | 18000 |
---|---|
寸法L/B/H(mm) | 200/200/66 |
底面パット | 716 |
上面パット | 706 |
最大荷重(daN) | 18000 |
---|---|
寸法L/B/H(mm) | 200/200/92 |
底面パット | 716 |
上面パット | 706 |
最大荷重(daN) | 18000 |
---|---|
寸法L/B/H(mm) | 175/230/90 |
底面パット | 716 |
上面パット | 706 |
最大荷重(daN) | 5500 |
---|---|
寸法L/B/H(mm) | 115/115/61 |
底面パット | 716 |
上面パット | 706 |
最大荷重(daN) | 34000 |
---|---|
寸法L/B/H(mm) | 300/250/104 |
底面パット | 716 |
上面パット | 706 |
最大荷重(daN) | 55000 |
---|---|
寸法L/B/H(mm) | 300/400/104 |
底面パット | 716 |
上面パット | 706 |
最大荷重(daN) | 5500 |
---|---|
寸法L/B/H(mm) | 115/115/56 |
底面パット | 716 |
最大荷重(daN) | 9000 |
---|---|
寸法L/B/H(mm) | 115/115/43 |
底面パット | 902 |
最大荷重(daN) | 9000 |
---|---|
寸法L/B/H(mm) | 115/115/56 |
底面パット | 915 |
最大荷重(daN) | 8000 |
---|---|
寸法L/B/H(mm) | 140/140/61 |
底面パット | 716 |
最大荷重(daN) | 11000 |
---|---|
寸法L/B/H(mm) | 170/170/68 |
底面パット | 716 |
最大荷重(daN) | 18000 |
---|---|
寸法L/B/H(mm) | 180/230/77 |
底面パット | 716 |
最大荷重(daN) | 18000 |
---|---|
寸法L/B/H(mm) | 205/230/77 |
底面パット | 716 |
最大荷重(daN) | 22000 |
---|---|
寸法L/B/H(mm) | 250/200/80 |
底面パット | 716 |
最大荷重(daN) | 34000 |
---|---|
寸法L/B/H(mm) | 300/250/99 |
底面パット | 716 |
最大荷重(daN) | 55000 |
---|---|
寸法L/B/H(mm) | 300/400/99 |
底面パット | 716 |
最大荷重(daN) | 2500 |
---|---|
寸法L/B/H(mm) | 115/115/68 |
底面パット | 716 |
最大荷重(daN) | 4000 |
---|---|
寸法L/B/H(mm) | 115/115/55 |
底面パット | 902 |
最大荷重(daN) | 4000 |
---|---|
寸法L/B/H(mm) | 115/115/68 |
底面パット | 915 |
最大荷重(daN) | 3500 |
---|---|
寸法L/B/H(mm) | 140/140/77 |
底面パット | 716 |
最大荷重(daN) | 5000 |
---|---|
寸法L/B/H(mm) | 170/170/84 |
底面パット | 716 |
最大荷重(daN) | 8000 |
---|---|
寸法L/B/H(mm) | 180/230/93 |
底面パット | 716 |
最大荷重(daN) | 8000 |
---|---|
寸法L/B/H(mm) | 205/230/93 |
底面パット | 716 |
最大荷重(daN) | 10000 |
---|---|
寸法L/B/H(mm) | 250/200/96 |
底面パット | 716 |
最大荷重(daN) | 15000 |
---|---|
寸法L/B/H(mm) | 300/250/134 |
底面パット | 716 |
最大荷重(daN) | 25000 |
---|---|
寸法L/B/H(mm) | 300/400/134 |
底面パット | 716 |
最大荷重(daN) | 5500 |
---|---|
寸法L/B/H(mm) | 115/115/56 |
底面パット | 716 |
最大荷重(daN) | 9000 |
---|---|
寸法L/B/H(mm) | 115/115/43 |
底面パット | 902 |
最大荷重(daN) | 9000 |
---|---|
寸法L/B/H(mm) | 115/115/56 |
底面パット | 915 |
最大荷重(daN) | 8000 |
---|---|
寸法L/B/H(mm) | 140/140/61 |
底面パット | 716 |
最大荷重(daN) | 11000 |
---|---|
寸法L/B/H(mm) | 170/170/68 |
底面パット | 716 |
最大荷重(daN) | 18000 |
---|---|
寸法L/B/H(mm) | 180/230/77 |
底面パット | 716 |
最大荷重(daN) | 18000 |
---|---|
寸法L/B/H(mm) | 205/230/77 |
底面パット | 716 |
最大荷重(daN) | 22000 |
---|---|
寸法L/B/H(mm) | 250/200/80 |
底面パット | 716 |
最大荷重(daN) | 34000 |
---|---|
寸法L/B/H(mm) | 300/250/99 |
底面パット | 716 |
最大荷重(daN) | 55000 |
---|---|
寸法L/B/H(mm) | 300/400/99 |
底面パット | 716 |
最大荷重(daN) | 11000 |
---|---|
締付時最大荷重L [mm] | 22500 |
寸法L/B/H(mm) | 115/115/41 |
最大荷重(daN) | 16000 |
---|---|
締付時最大荷重L [mm] | 31500 |
寸法L/B/H(mm) | 140/140/46 |
最大荷重(daN) | 18000 |
---|---|
締付時最大荷重L [mm] | 36000 |
寸法L/B/H(mm) | 170/170/53 |
最大荷重(daN) | 22000 |
---|---|
締付時最大荷重L [mm] | 45000 |
寸法L/B/H(mm) | 180/230/62 |
最大荷重(daN) | 45000 |
---|---|
締付時最大荷重L [mm] | 90000 |
寸法L/B/H(mm) | 205/230/62 |
最大荷重(daN) | 90000 |
---|---|
締付時最大荷重L [mm] | 135000 |
寸法L/B/H(mm) | 300/250/84 |
最大荷重(daN) | 110000 |
---|---|
締付時最大荷重L [mm] | 180000 |
寸法L/B/H(mm) | 300/400/84 |
最大荷重(daN) | 6000 |
---|---|
締付時最大荷重L [mm] | 12000 |
寸法L/B/H(mm) | 160/115/60 |
最大荷重(daN) | 12000 |
---|---|
締付時最大荷重L [mm] | 24000 |
寸法L/B/H(mm) | 200/120/52 |
最大荷重(daN) | 25000 |
---|---|
締付時最大荷重L [mm] | 48000 |
寸法L/B/H(mm) | 250/160/90 |
最大荷重(daN) | 5000 |
---|---|
締付時最大荷重L [mm] | 10000 |
寸法L/B/H(mm) | 115/115/53 |
最大荷重(daN) | 7000 |
---|---|
締付時最大荷重L [mm] | 14000 |
寸法L/B/H(mm) | 140/140/62 |
最大荷重(daN) | 8000 |
---|---|
締付時最大荷重L [mm] | 16000 |
寸法L/B/H(mm) | 170/170/69 |
最大荷重(daN) | 10000 |
---|---|
締付時最大荷重L [mm] | 20000 |
寸法L/B/H(mm) | 180/230/78 |
最大荷重(daN) | 20000 |
---|---|
締付時最大荷重L [mm] | 40000 |
寸法L/B/H(mm) | 205/230/78 |
最大荷重(daN) | 40000 |
---|---|
締付時最大荷重L [mm] | 60000 |
寸法L/B/H(mm) | 300/250/119 |
最大荷重(daN) | 50000 |
---|---|
締付時最大荷重L [mm] | 80000 |
寸法L/B/H(mm) | 300/400/119 |
最大荷重(daN) | 6000 |
---|---|
締付時最大荷重L [mm] | 12000 |
寸法L/B/H(mm) | 160/115/76 |
最大荷重(daN) | 12000 |
---|---|
締付時最大荷重L [mm] | 24000 |
寸法L/B/H(mm) | 200/120/68 |
最大荷重(daN) | 25000 |
---|---|
締付時最大荷重L [mm] | 48000 |
寸法L/B/H(mm) | 250/160/106 |
最大荷重(daN) | 5500 |
---|---|
寸法L/B/H(mm) | 130/105/78 |
底面パット | 716 |
最大荷重(daN) | 11000 |
---|---|
寸法L/B/H(mm) | 130/105/65 |
底面パット | 902 |
最大荷重(daN) | 11000 |
---|---|
寸法L/B/H(mm) | 130/105/78 |
底面パット | 915 |
最大荷重(daN) | 10000 |
---|---|
寸法L/B/H(mm) | 160/140/84 |
底面パット | 716 |
最大荷重(daN) | 34000 |
---|---|
寸法L/B/H(mm) | 160/140/71 |
底面パット | 902 |
最大荷重(daN) | 27000 |
---|---|
寸法L/B/H(mm) | 160/140/84 |
底面パット | 915 |
最大荷重(daN) | 5500 |
---|---|
寸法L/B/H(mm) | 130/105/78 |
底面パット | 716 |
最大荷重(daN) | 11000 |
---|---|
寸法L/B/H(mm) | 130/105/65 |
底面パット | 902 |
最大荷重(daN) | 11000 |
---|---|
寸法L/B/H(mm) | 130/105/78 |
底面パット | 915 |
最大荷重(daN) | 10000 |
---|---|
寸法L/B/H(mm) | 160/140/84 |
底面パット | 716 |
最大荷重(daN) | 34000 |
---|---|
寸法L/B/H(mm) | 160/140/71 |
底面パット | 902 |
最大荷重(daN) | 27000 |
---|---|
寸法L/B/H(mm) | 160/140/84 |
底面パット | 915 |
最大荷重(daN) | 11000 |
---|---|
寸法L/B/H(mm) | 130/105/63 |
最大荷重(daN) | 34000 |
---|---|
寸法L/B/H(mm) | 160/140/69 |
最大荷重(daN) | 11000 |
---|---|
寸法L/B/H(mm) | 130/105/65 |
底面パット | 902 |
最大荷重(daN) | 11000 |
---|---|
寸法L/B/H(mm) | 130/105/78 |
底面パット | 915 |
最大荷重(daN) | 34000 |
---|---|
寸法L/B/H(mm) | 160/140/71 |
底面パット | 902 |
最大荷重(daN) | 27000 |
---|---|
寸法L/B/H(mm) | 160/140/84 |
底面パット | 915 |

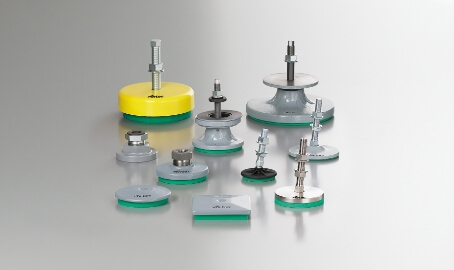

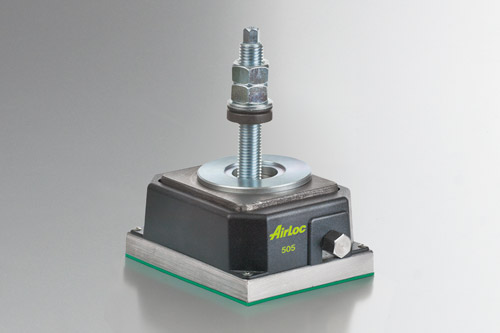

エアーロックジャックマウントはシンプルかつ効率的な構造が特徴です。
ボルトとナットの回転により簡単で幅広い水準調整が可能となっております。
レベリングブロック同様に防振パットと組み合わせてお使い頂きます。
荷重に合わせて形状やサイズ、防振パットのタイプをお選び頂けます。

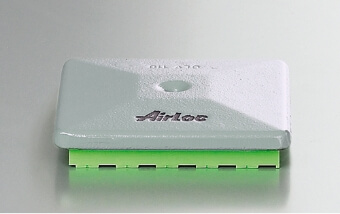

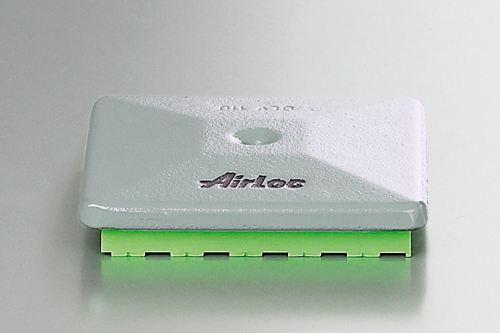

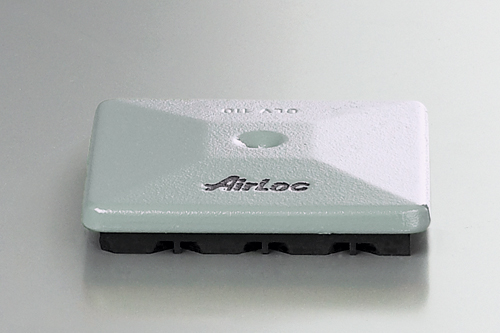

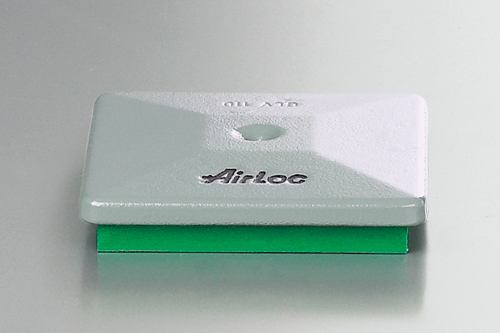

GLVタイプ
四角形の機械の取付足のスタッドボルトを利用してお使いいただくタイプです。

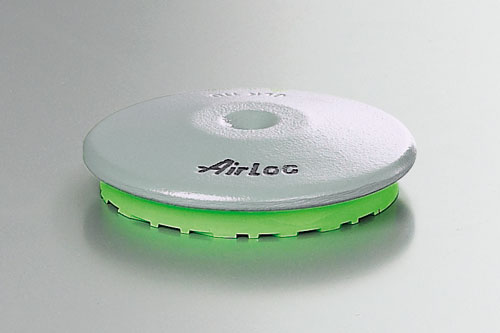

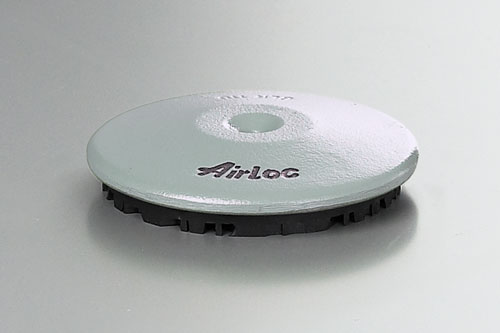

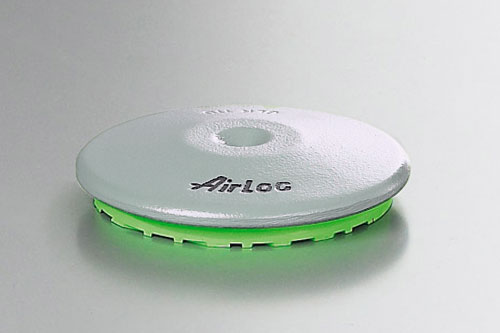

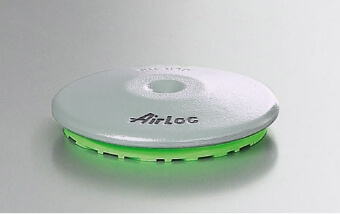

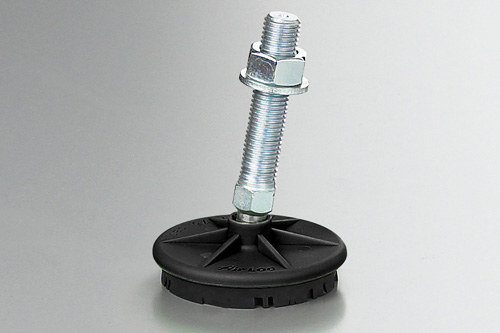

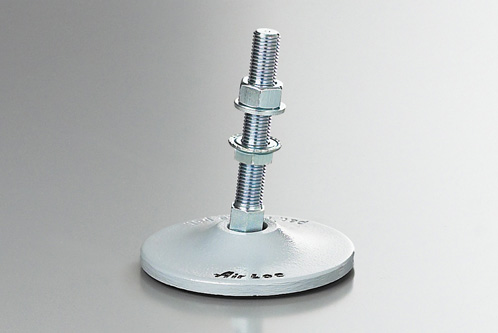

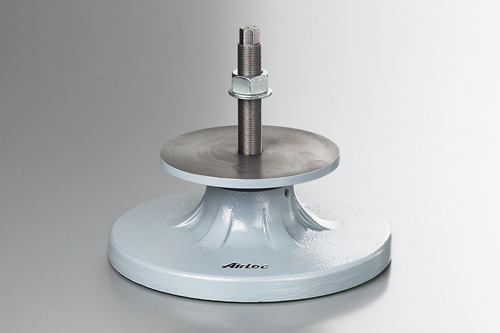

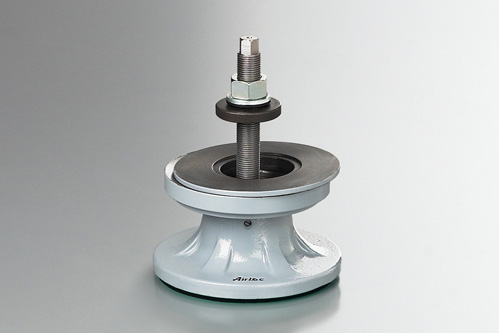

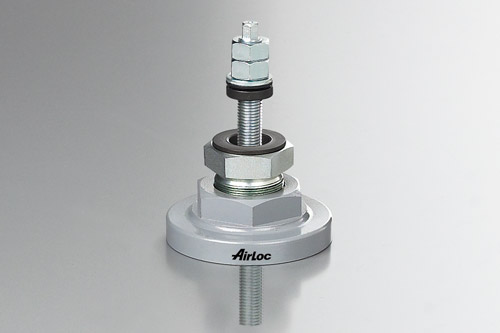

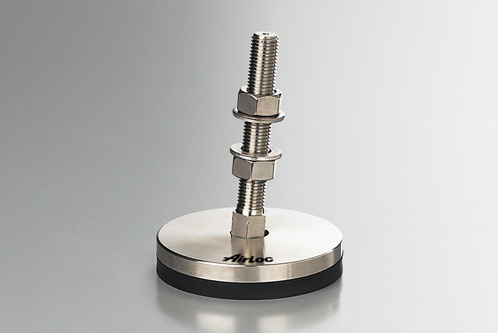

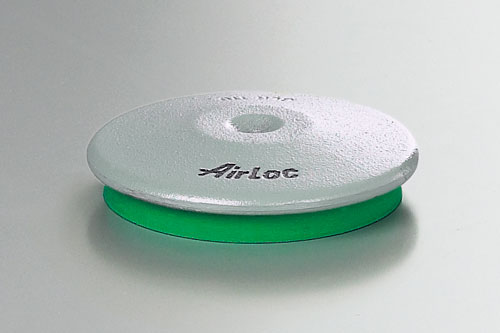

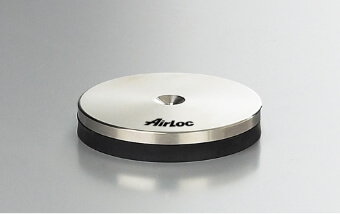

GLRタイプ
丸形の機械の取付足のスタッドボルトを利用してお使いいただくタイプです。

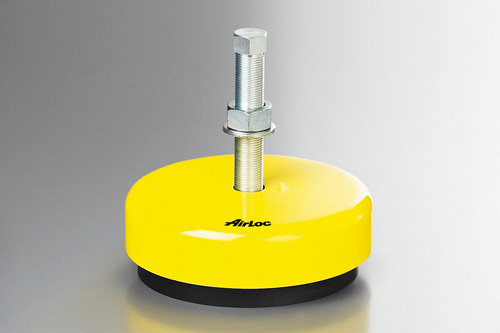

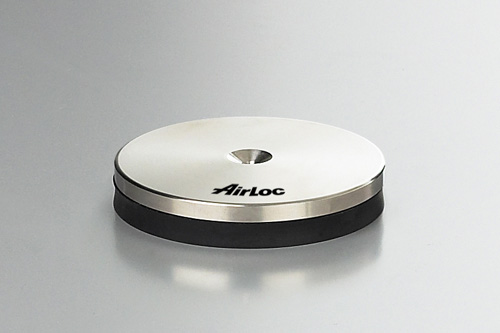

その他
その他用途により様々な形状のジャックマウントをご用意しております。
床が水平でない場合もスタッドが傾くことにより4°まで角度変化するタイプもございます。
GLVタイプは四角形。GLRタイプ、PRタイプは丸形のジャックマウントになります。
代表的な品番の掲載となり他のサイズも取り揃えておりますので詳しくはお問い合わせください。
用途により他の形状もお選び頂けます。
最大荷重(daN) | 200 |
---|---|
寸法L/B/H(mm) | 50/50/20 |
底面パット | B1 |
最大荷重(daN) | 450 |
---|---|
寸法L/B/H(mm) | 50/50/22 |
底面パット | 716 |
最大荷重(daN) | 450 |
---|---|
寸法L/B/H(mm) | 50/50/22 |
底面パット | 915 |
最大荷重(daN) | 450 |
---|---|
寸法L/B/H(mm) | 50/50/17 |
底面パット | 711 |
最大荷重(daN) | 550 |
---|---|
寸法L/B/H(mm) | 81/81/23 |
底面パット | B1 |
最大荷重(daN) | 1100 |
---|---|
寸法L/B/H(mm) | 108/108/25 |
底面パット | B1 |
最大荷重(daN) | 1300 |
---|---|
寸法L/B/H(mm) | 125/125/25 |
底面パット | B1 |
最大荷重(daN) | 1100 |
---|---|
寸法L/B/H(mm) | 148/91/27 |
底面パット | B1 |
最大荷重(daN) | 1800 |
---|---|
寸法L/B/H(mm) | 137/137/29 |
底面パット | B1 |
最大荷重(daN) | 2000 |
---|---|
寸法L/B/H(mm) | 145/145/27 |
底面パット | B1 |
最大荷重(daN) | 2200 |
---|---|
寸法L/B/H(mm) | 199/123/30 |
底面パット | B1 |
最大荷重(daN) | 4000 |
---|---|
寸法L/B/H(mm) | 243/163/31 |
底面パット | B1 |
最大荷重(daN) | 160 |
---|---|
直径(mm) | 50 |
高さ(mm) | 20 |
底面パット | B1 |
最大荷重(daN) | 400 |
---|---|
直径(mm) | 50 |
高さ(mm) | 22 |
底面パット | 716 |
最大荷重(daN) | 400 |
---|---|
直径(mm) | 50 |
高さ(mm) | 22 |
底面パット | 915 |
最大荷重(daN) | 400 |
---|---|
直径(mm) | 50 |
高さ(mm) | 17 |
底面パット | 711 |
最大荷重(daN) | 500 |
---|---|
直径(mm) | 84 |
高さ(mm) | 22 |
底面パット | B1 |
最大荷重(daN) | 1800 |
---|---|
直径(mm) | 84 |
高さ(mm) | 24 |
底面パット | 716 |
最大荷重(daN) | 1800 |
---|---|
直径(mm) | 84 |
高さ(mm) | 24 |
底面パット | 915 |
最大荷重(daN) | 1800 |
---|---|
直径(mm) | 84 |
高さ(mm) | 19 |
底面パット | 711 |
最大荷重(daN) | 1000 |
---|---|
直径(mm) | 123 |
高さ(mm) | 25 |
底面パット | B1 |
最大荷重(daN) | 4000 |
---|---|
直径(mm) | 123 |
高さ(mm) | 27 |
底面パット | 716 |
最大荷重(daN) | 4000 |
---|---|
直径(mm) | 123 |
高さ(mm) | 27 |
底面パット | 915 |
最大荷重(daN) | 4000 |
---|---|
直径(mm) | 123 |
高さ(mm) | 22 |
底面パット | 711 |
